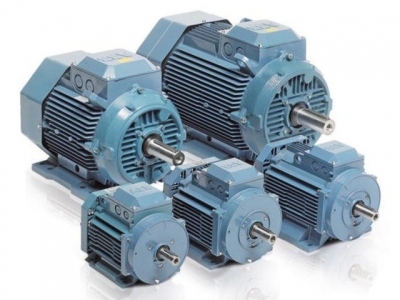

Однофазный двигатель представляет собой электрическое устройство, которое питается от сети. Его особенностями являются наличие 1-фазной обмотки и способность функционировать без преобразователя частот. Наиболее распространённый и популярный пример – это мотор на 220 В. Его используют преимущественно для оснащения оборудования бытового назначения небольшой мощности.

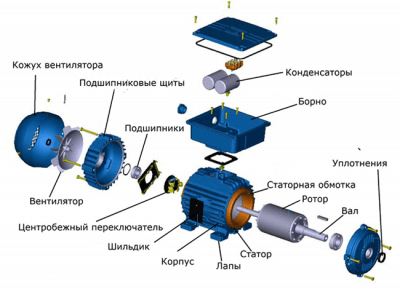

Особенности конструкции и схема однофазного электродвигателя 220в.
Основные элементы двигателя однофазного типа – это ротор и статор. Первая комплектующая во время эксплуатации подвижна, вторая находится в состоянии покоя. Статор оснащён двумя типами обмотки: основная и вспомогательная. Иначе их называют рабочая и пусковая. Оба вида расположены под углом в 90 градусов в сердечнике и надёжно закреплены в пазах.
Основная обмотка составляет большую часть, а вспомогательной отводится всего 30–35%. Что касается конструкции ротора, он представляет собой стержни из цветных металлов. На торцах элементы замкнуты специальными кольцами. Свободное пространство между стержнями заполнено сплавом алюминия. Из-за своего полого вида специалисты и конструкторы назвали ротор 1-фазного мотора «беличьей клеткой».
Преимущества механизма двигателя однофазного типа.
Среди достоинств 1-фазных двигателей отмечают следующие:
- простота конструкции;
долговечность – при своевременном техническом обслуживании двигатель способен служить годами;
надёжность;
экономичность – потребление небольшого количества энергии;
доступная стоимость;
ремонтопригодность – в случае выхода из строя можно легко заменить повреждённые или сгоревшие детали;
минимальный уход;
возможность работы от сети со стандартным напряжением 220 В без преобразователей энергии.
Большинство современных бытовых приборов оснащены именно однофазными моторами. Причина объясняется их простотой и невысокой себестоимостью. Такими моторами оснащают крупную и мелкую бытовую технику. Кроме того, они нашли применение в создании оборудования для промышленных и производственных предприятий.
Но есть ли недостатки у однофазного двигателя? Их немного. Практически все они обуславливаются простотой конструкции. Итак:
- малый коэффициент мощности. По этой причине они используются для создания большинства бытовых приборов;
высокий показатель пускового тока;
возможность ограничения скорости движка при колебаниях в сети.
Основным недостатком считается отсутствие пускового момента. Тем не менее, для бытовых приборов и несложных устройств этот минус не является существенным и не влияет на работу.

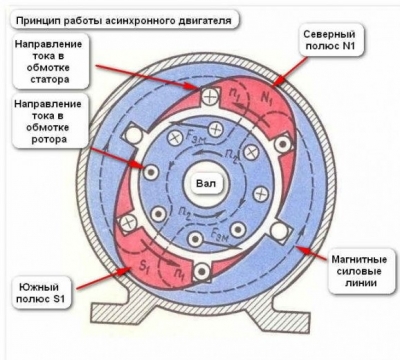

Принцип работы однофазного электродвигателя 220 В.
В статоре однофазного электродвигателя 220 В вырабатывается магнитное поле. Именно оно является импульсом, который приводит в работу ротор. Чтобы представить, как функционирует электродвигатель, стоит смоделировать следующую ситуацию.
Например, в пусковой обмотке напряжения нет. Образование магнитного поля можно запустить, подключив основную обмотку к сети. Его работа основывается на пульсировании, при этом пространство остаётся в состоянии покоя. Магнитное поле разделяется на две части, каждая из которых вращается в стороны, противоположные друг другу, при одинаковой частоте. При задании ротору начального вращения двигатель со временем будет его наращивать. При этом частота элемента и самого магнитного поля различается. Разницу показателей определяют как скольжение.
Из магнитных потоков возникает движущая сила. Это закон электромагнитной индукции. Движущая сила формирует два типа тока. Один из них обратный, второй – прямой. Частота вращения ротора прямо пропорциональна показателю скольжения. По закону Ампера, магнитное поле при взаимодействии с обратным током создаёт вращение.

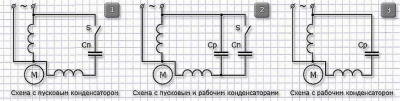

Особенности подключения однофазного электродвигателя 220 В.
Для приведения асинхронного однофазного электродвигателя используется пусковое сопротивление. Такой метод задействован в устройствах с расщеплённой фазой. В электрической цепи мотора присутствуют ротор и статор. Обмотка второго смещена относительно основной. При этом рабочий элемент обладает меньшим сопротивлением, чем вспомогательный. Омический сдвиг фаз обеспечивается благодаря намотке бифилярным способом. Подключение без резистора невозможно.
Особенностью однофазного двигателя является соединение вспомогательной обмотки с конденсатором. Работа начинается только после возникновения пускового момента. Конденсатор необходим для получения максимального значения. Благодаря ему и возникает пусковой момент, который приводит в работу все механизмы.
Советы при покупке однофазного электродвигателя 220 В.
При покупке однофазного электрического двигателя стоит учесть следующие характеристики оборудования:
- частота;
мощность;
способ установки;
размер;
потребляемая энергия.
Производители обычно предоставляют гарантию на бесперебойную работу моторов.
